Flip - Flop Laporan Akhir - 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

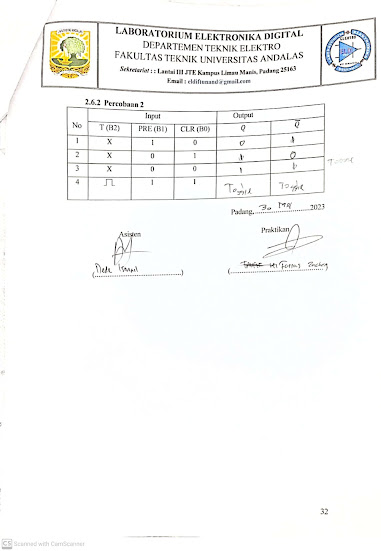

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

1.  Panel DL 2203D
2.  Panel DL 2203S
3.  Panel DL 2203C
4. Jumper





3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan ini, digunakan modul D'Lorenzo dengan dua bagian, yaitu DL2203D dan DL2203S. Pada bagian DL2203D, logika B0, B1, dan B2 dimasukkan dan dihubungkan ke rangkaian T Flip Flop. B0 dihubungkan pada input RESET pada T Flip Flop, B1 dihubungkan pada input SET pada T Flip Flop, dan B2 dihubungkan pada clock (T). Logika B0 sampai B1 disesuaikan dengan perintah pada modul percobaan.

T Flip Flop merupakan pengembangan dari J-K Flip Flop, di mana input J dan K-nya dihubungkan menjadi satu ke VCC. Output T Flip Flop berubah saat T aktif dan diberikan clock, dan outputnya tetap tidak berubah saat T tidak aktif meskipun diberikan clock.

5. Video Rangkaian[Kembali]



 6. Analisa [Kembali]

Percobaan 2

1.       Apa yang terjadi jika input T diberi logika(low)?

Ø  Tidak terjadi perubahan pada output karena T flipflop hanya akan berubah jika input T menjadi trigger pada rise time saja

2.       Apa perbedaan ketika input T flipflop diberi input risetime dan fall time

Ø  Pada input clock risetime maka akan mengubah input dari T flipflop tersebut menjadi kebalikan dari kondisi rise time sebelumnya, sedangkan pada falltime tidak akan mempengaruhi hasil output pada T flipflop
